规格表 产品特点 标准配件

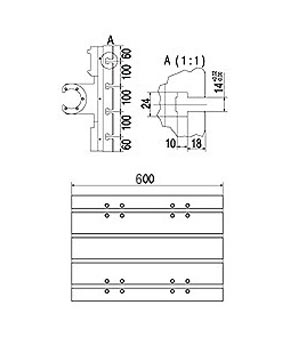

单位 TC-510 TC-510A 三轴 　 X轴行程               公厘 510 Y轴行程               公厘 400 Z轴行程               公厘 350 430 主轴鼻端到工作台      公厘 150 快速位移                                              米/分 48/48/60 48/48/60 X轴驱动马达                                            干瓦 1.5 (三菱) Y轴驱动马达                                            干瓦 1.5 (三菱) Z轴驱动马达                                            干瓦 3.5 (三菱) 主轴 　  传动方式 直结 直结  主轴规格 BT-30 BT-30 主轴出力                                               干瓦 3.5/2.2 3.5/2.2 主轴转速                                                RPM 12,000 刀库 圆盘式 刀臂式 刀库容量                                                  支 12 20+1 量大丝攻重量                                            公斤 3 3 量大丝攻长度                                            公厘 200 200 量大丝攻直径                                            公厘 80 63 换刀时间(T-T)                                              秒 1.4 1.2 换刀时间(C-C)                                             秒 2.3 2 机械尺寸 　 　 工作台尺寸                                            公厘 600 x 420 工作台荷重                                            公斤 250 净重                                                  公斤 3100 3250 单位 三菱 发那科 　 64-ASM Oi-MATE  最大伺服轴 4 3  最大同动轴 4 3  标准伺服轴 3 3  记忆容量 600米 320米  工件坐标设定 54组 54组  变量容量 400组 700组  刀具补正数 200 400  对话式程序编辑 OP O  屏幕规格 TFT LCD 单色 LCD  屏幕多语言显示 O O  绝对式伺服马达 O O  刀长补正 O O  刀径补正 O O  屏幕绘图功能 O x  高速数据伺服与以太网络 OP x  高速高精度指令 G05 P3 x  传输接口 RS-232 RS-232  计忆卡输出/输入 x O 外观尺寸 　 A B C TC-510 1550 2520 2800 TC-510A 1750 2520 2800 ●主轴直结式传动系统 ●主轴吹气装置 ●工作灯 ●刀具冷却系统 ●基础垫块与调整螺栓 ●双葙式热源隔离电器箱（附热交换器) ●螺旋式排屑装置 ●自动润滑系统 ●工具箱 ●双色警示灯 ●彩色液晶屏幕 选购配备 ●自动门 ●变压器、稳压器 ●12,000-15,000主轴马达（含主轴恒温装置) ●超低惯性主轴马达 ●主轴中心高压给水系统 ●刀具量测与破损测定 ●工作吹气装置 ●第四轴（数控分度盘) ●第五轴（第四轴加倾斜轴) ●以太网络与记忆卡高速程序执行
